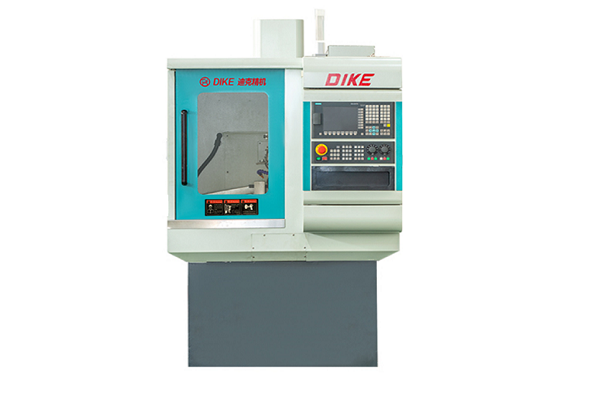

自动车床DKCK-35L

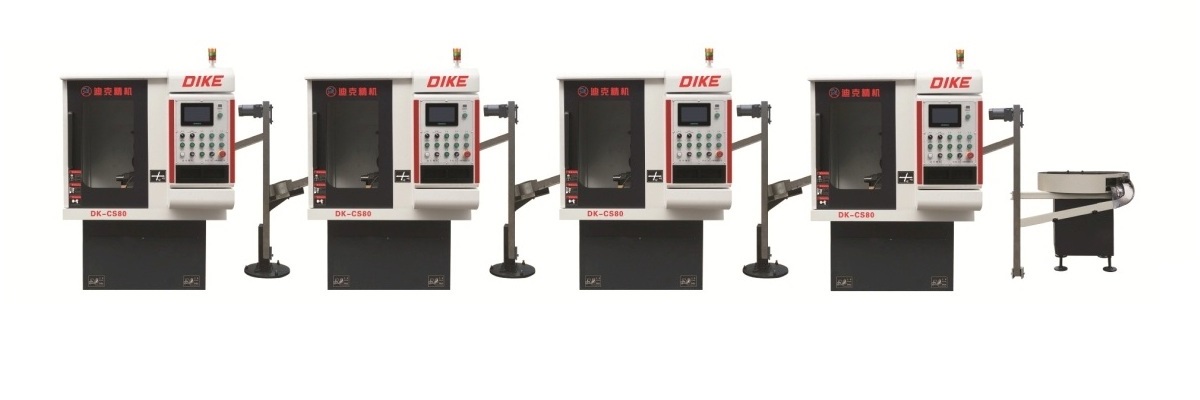

更合理的排屑设计，适用于汽车零部件，轴承套圈加工，复杂型轴类和套类工件的加工。根据加工要求可单台或多台连线加工
自动车床DKCK-35L
更合理的排屑设计，适用于汽车零部件，轴承套圈加工，复杂型轴类和套类工件的加工。根据加工要求可单台或多台连线加工
Machine parameter机床参数 | ||
Item分类 |
Name 名称 |
Parameter 参数 |
|
Machining range 加工能力 |
Max. turning diameter 最大回转直径 |
Ø280mm |
Maximum clamping diameter 最大夹持直径 |
Ø72mm（根据零件定制） |
|
Turning length 车削长度 |
（根据零件定制） |
|
|
Automatic range 自动化能力 |
Automatic Up loading内置上料机构 |
内置高速上料机构 |
Automatic Down loading内置收料机构 |
内置高速收料机构 |
|
Up loading pathway上料方式 |
全自动连线 |
|
|
Composition 硬件设施 |
Maximum stroke X/Z: 机床最大行程X/Z |
300/140mm |
Fast move speed X/Z 快速移动速度X/Z |
20m/min |
|
Automatic Clamp 自动化夹具 |
迪克35定制高精度夹具 |
|
Spindle motor power 主轴电机功率 |
5.5KW |
|
Spindle 主轴 |
单元主轴 |
|
Spindle RPM 主轴转速 |
3000r/min stepless speed change 无级变速 |
|
ball screw丝杆 |
高精度丝杆 |
|
Linear guider 导轨 |
Hiwin, Taiwan 台湾上银 |
|
Machine structure床身 |
Casting 铸件 |
|
|
Electricity parts 电器控制 |
Electricity parts 电器元件 |
Schneider 施耐德(法国） |
Control system 控制系统 |
西门子808D |
|
Driving type 驱动类型 |
Servo motor 6N*M 伺服电机6N*M（X/Z） |
|
Weight 重量 |
机床净重 |
1.7T |
机床配置清单 | |||||
序号 |
名称 |
规格型号 |
数量 |
品牌 |
厂商属性 |
1 |
控制系统 |
SIEMENS 808 |
1 |
SIEMENS |
德国 |
2 |
伺服驱动器 |
SIEMENS |
2 |
SIEMENS |
德国 |
X伺服电机 |
1 |
SIEMENS |
德国 |
||
Z伺服电机 |
1 |
SIEMENS |
德国 |
||
3 |
主轴电机 |
5.5kw |
1 |
ALPHA |
国产 |
4 |
丝杆轴承 |
套 |
NSK/FAG |
日本/德国 |
|
5 |
主轴 |
套 |
DIKE |
国产 |
|
6 |
直线导轨 |
2套 |
HIWIN/PMI |
台湾 |
|
7 |
自动润滑装置 |
1 |
YURUI |
国产 |
|
8 |
夹具 |
1 |
DK |
迪克 |
|
9 |
液压回转油缸 |
1 |
Kepute |
国产 |
|
10 |
液压站 |
1 |
Vitory |
国产 |
|
11 |
断路器 |
套 |
Schneider |
法资 |
|
12 |
交流接触器 |
套 |
Schneider |
法资 |
|
13 |
继电器 |
套 |
Omron |
日资 |
|
